FNIRSI DST-210 Multimetru digital portabil, osciloscop și generator de semnal 3în1, 10 MHz, 48 MSa/s

FNIRSI DST-210 (și versiunea sa de bază, DST-201) este un instrument multifuncțional portabil care combină un osciloscop, un generator de semnal și un multimetru digital complet. Eșantionarea sa puternică, setul larg de funcții de măsurare și afișajul color clar îl fac un instrument ideal pentru tehnicieni, laboratoare școlare și bricolaj. În plus, DST-210 oferă o rată de eșantionare mai mare și o lățime de bandă mai largă pentru analiza detaliată a formelor de undă.

Osciloscop cu protecție de până la ±400 V

Partea de osciloscop a dispozitivului permite monitorizarea semnalelor electrice cu o lățime de bandă analogică de până la 10 MHz și o rată de eșantionare de 48 MSa/s. Acesta oferă declanșare selectabilă (Auto / Normal / Single), măsurarea frontului ascendent sau descendent, sensibilitate de la 10 mV/div la 10 V/div, offset de semnal indicat și înghețarea formei de undă (HOLD). Instrumentul suportă măsurarea automată a parametrilor importanți precum rms, frecvență, perioadă, medie, Vpp sau factor de umplere. Impedanța de intrare este de 1 MΩ, tensiunea de intrare poate ajunge până la ±400 V atunci când se utilizează o sondă 10:1.

Generator de semnal cu 13 forme de undă

Generatorul de semnal încorporat acceptă până la 13 forme de undă diferite cu amplitudini de ieșire de 0,1 V-3,0 V și frecvențe de până la 10 kHz. Pentru formele de undă dreptunghiulare și în dinți de ferăstrău, ciclul de funcționare poate fi ajustat de la 0–100%. Acest lucru va fi apreciat la simularea semnalelor de intrare, testarea circuitelor și depanarea dispozitivelor analogice sau digitale.

Multimetru puternic pentru toate tipurile de măsurători

Secțiunea multimetru poate gestiona tot ceea ce vă așteptați de la un multimetru modern – tensiune AC/DC până la 1000 V / 750 V, curentpână la 9,999 A, rezistență până la 19,999 MΩ, capacitatepână la 99,99 mF, frecvență până la 9,999 MHzși temperaturi până la 1300 °C. Desigur, sunt disponibile măsurarea diodei, testul de continuitate acustică, indicarea zero și a firului sub tensiune (LIVE), înregistrarea valorii (HOLD) și comutarea automată a domeniului.

Design clar și durată lungă de viață

Instrumentul dispune de un afișaj TFT color de 2,8 inchicu iluminare de fundal reglabilă care afișează clar toți parametrii. Alimentarea este asigurată de o baterie reîncărcabilă de 3000 mAhcu un timp de așteptare de până la 15 ore. Dimensiunile sale compacte(177 × 87 × 34 mm) și greutatea de aproximativ 300 g îl fac ideal pentru lucrul pe teren sau în condiții de spațiu restrâns. Încărcarea se face prin intermediul intrării moderne USB-C (5 V/1 A).

Parametrii tehnici

Parametrii generali

• Afișaj: 2,8" TFT color
• Limbile sistemului: engleză, chineză
• Sursă de alimentare: USB-C (5 V / 1 A)
• Capacitatea bateriei: 3000 mAh, Li-Ion
• Durata de viață a bateriei: până la 15 ore în standby
• Dimensiuni: 177,4 × 87,5 × 34,5 mm
• Greutate: aprox. 300 g
• Temperatura de funcționare: 0 – 40 °C

Osciloscop

• Rata de eșantionare: 48 MSa/s
• Lățime de bandă analogică: 10 MHz
• Baza de timp: 500 ns – 20 s
• Sensibilitate verticală: 10 mV/div – 10 V/div
• Impedanță de intrare: 1 MΩ
• Tensiune de testare: Sondă 1:1: 80 Vpp (±40 V), Sondă 10:1: 800 Vpp (±400 V)
• Declanșare : Auto / Normal / Single
• Front de declanșare : Crescător / Descrescător
• Nivel de declanșare : Reglabil cu indicație
• Înghețarea undelor (HOLD) : Da
• Măsurători automate : Max, Min, AVG, RMS, Vpp, frecvență, perioadă, ciclu de funcționare

Multimetru de tensiune DC și AC

• Interval: 1,9999 V / 19,999 V / 199,99 V / 1000 V (DC)
• Tensiune: ±(0,5% + 3)
• Interval: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (AC)
• Tensiune: ±(1,0% + 3)

Curent DC și AC

• Interval: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (CC)
• Precizie: ±(1,2% + 3)
• Interval: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (AC)
• Precizie: ±(1,5% + 3)

Rezistență

• Gama: 199,99 Ω – 19,999 MΩ
• Precizie: ±(0,5% + 3) până la ±(2,0% + 3) în funcție de gamă

Capacitate

• Interval: 9,999 nF – 99,99 mF
• Precizie: ±(2,0% + 5) până la ±(5,0% + 20)

Frecvență

• Interval: –55 °C până la 1300 °C
• Acuratețe: ±(2,5% + 5)

Alte funcții

• Test diodă: da
• Tester de continuitate (cu buzzer): da
• Detectarea firului de fază (LIVE/N): da
• Data HOLD/înghețarea valorii: da

Generator de semnal

• Număr de forme de ieșire: 13 tipuri de semnal
• Interval de frecvență: 0 – 10 kHz
• Amplitudine: 0,1 V – 3,0 V

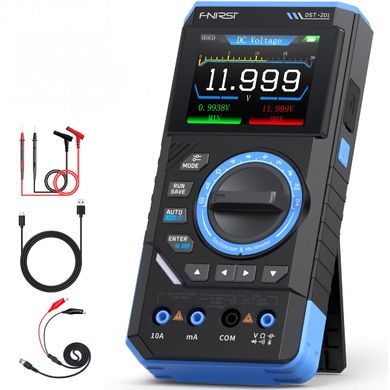

Conținutul pachetului

• 1x FNIRSI DST-210
• 1x cablu cu terminale croc
• 2x sonde multimetru
• 1x cablu de încărcare
