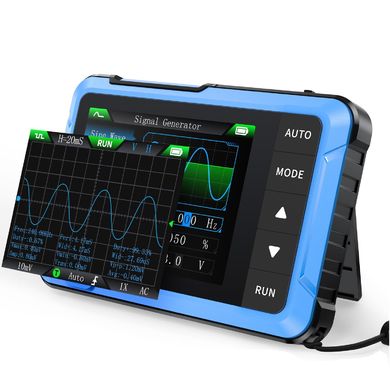

Osciloscop digital portabil FNIRSI DSO510 și generator de semnal, 10 MHz

FNIRSI DSO510 este un osciloscop digital portabil combinat cu un generator de semnal care oferă o gamă largă de funcții pentru analiza și testarea circuitelor electronice.De­signul săucompact, operarea simplă și performanțele ridicate îl fac un instrument ideal pentru profesioniștii și utilizatorii pasionați din domeniul electronicii.
Este potrivit pentru o gamă largă de aplicații, de la măsurători de bază la analize avansate.

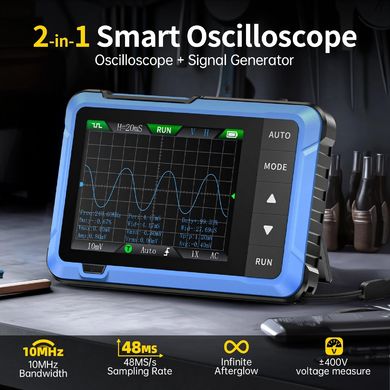

Acest osciloscop oferă o lățime de bandă de 10 MHz și orată de eșantionare de 48 MS/s, permițând măsurarea și analiza precisă a semnalelor. Cu o bază de timpreglabilă de la 50 ns la 20 s și o tensiune maximă măsurabilă de 400 V, acesta poate face față unei game largi de aplicații, inclusiv întreținere, dezvoltare și educație. Cu ungenerator de semnal DDS încorporat care acceptă până la13 tipuri de forme de undă cu frecvențe de până la 50 kHz, puteți simula eficient o varietate de circuite electronice.

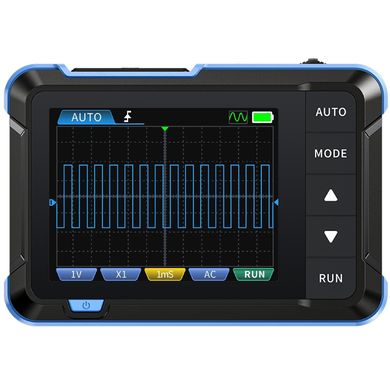

Ecranul de 2,8" cu o rezoluție de 320×240 pixeli oferă o imagine clară și transparentă a semnalelor măsurate.
Funcția de setare automată a parametrilor cu un singur buton (AUTO) simplifică operarea și economisește timp în timpul măsurătorilor. Alte funcții utile includ pauza, deplasarea, stocarea formei de undă și exportul imaginii, permițând analiza detaliată a semnalului și gestionarea ușoară a datelor.

FNIRSI DSO510 dispune de obaterie litiu-ion de 1000 mAh încorporată, care oferă pânăla 4 ore de autonomie per încărcare. Încărcarea este ușoară datorită conectorului modern USB-C, care poate fi utilizat și pentru a conecta dispozitivul la un computer.

Acest osciloscop oferă trei moduri de declanșare(simplu, normal și automat) și suportă analiza semnalelor analogice periodice și a semnalelor digitale neperiodice. Greutatea sa redusă și dimensiunile mici îl fac un instrument ideal pentru utilizare portabilă, care va fi apreciat de tehnicienii din domeniu și de studenți în timpul lucrărilor de laborator.

Caracteristici:

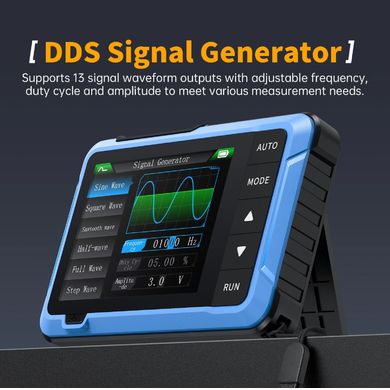

• Combinația de osciloscop și generator de semnal, permite nu numai măsurarea precisă a semnalelor, ci și generarea acestora (până la 13 tipuri de forme de undă) cu frecvențe de până la 50 kHz, ideal pentru testarea și simularea circuitelor electronice.
• Precizia ridicată a măsurătorilor, o lățime de bandă de 10 MHz, o rată de eșantionare de 48 MS/s și capacitatea de a măsura tensiuni de până la ±400 V asigură rezultate fiabile chiar și în condiții solicitante.

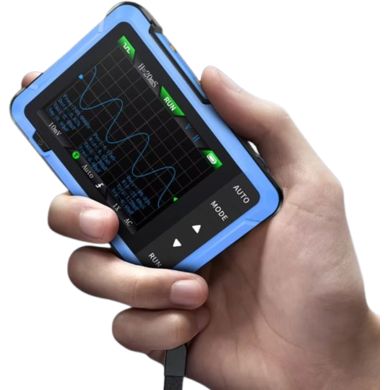

• Design compact și portabil, dimensiunile mici și greutatea redusă îl fac ideal pentru lucrul pe teren, în timp ce bateria integrată asigură până la 4 ore de funcționare per încărcare.
• Ușor de utilizat și rapid de configurat, funcția AUTO cu un singur buton și comenzile intuitive facilitează măsurători rapide și eficiente, care vor fi apreciate de profesioniști și începători deopotrivă.
• Opțiuni de conectivitate și partajare a datelor, portul USB-C permite transferul ușor de date către un computer, partajarea formelor de undă stocate și actualizarea firmware-ului, sporind flexibilitatea la locul de muncă.

Parametrii tehnici
Generalități

• Afișaj: LCD de 2,8" cu rezoluție de 320×240 pixeli
• Putere: Baterie litiu-ion de 1000 mAh încorporată, autonomie de până la 4 ore, încărcare USB-C (5V/1A)
• Încărcare: 5V/1A
• Dimensiuni: 99 × 68,3 × 19,5 mm
• Greutate: 104 g

Osciloscop:**

• Număr de canale: 1
• Lățime de bandă: 10 MHz
• Rata de eșantionare: 48 MS/s
• Baza de timp: 50 ns/div la 20 s/div (trepte 1–2–5)
• Sensibilitate verticală: 10 mV/div la 20 V/div (trepte 1–2–5)
• Tensiunea maximă de intrare: sonda 1X: ±40 V (Vpp: 80 V), sonda 10X: ±400 V (Vpp: 800 V)
• Moduri de declanșare: automat, normal, declanșare unică
• Front de declanșare: crescător/căzător
• Tip de cuplare: AC/DC

Generator de semnal:

• Tipuri de forme de undă: sinusoidală, dreptunghiulară, dinte de ferăstrău, jumătate de undă, undă completă, treaptă, treaptă inversă, creștere exponențială, scădere exponențială, semnal DC, multitone, impuls de scufundare, undă Lorentz
• Interval de frecvență: 0–50 kHz
• Amplitudinea de ieșire: 0,1–3,0 V
• Grad: 0–100% (pentru unde dreptunghiulare și în dinți de ferăstrău)

Alte caracteristici:

• Limbi: chineză, engleză, rusă, japoneză, spaniolă, portugheză, germană, coreeană
• Reglare automată: funcție AUTO pentru afișarea rapidă a semnalului măsurat
• Stocarea și exportul datelor: capacitatea de a stoca forme de undă și de a exporta imagini prin USB-C
• Suport pentru partajarea USB: permite transferul ușor de date către un computer

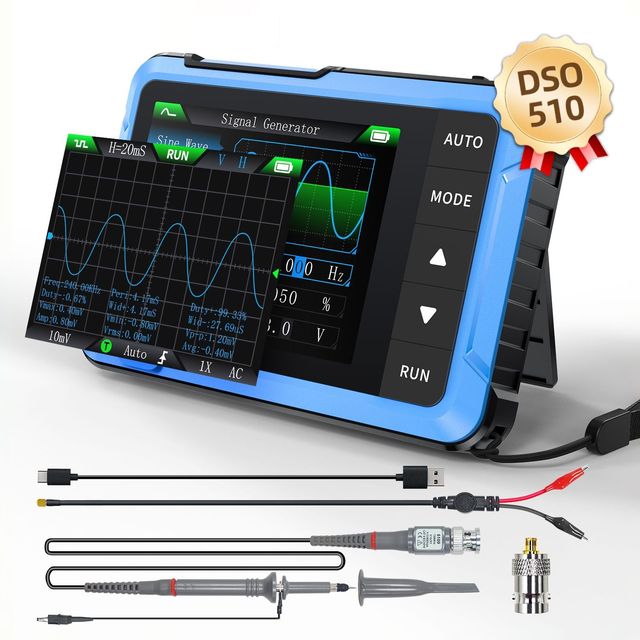

Conținutul pachetului

• Osciloscop 2 în 1
• Cablu de alimentare USB-C
• Cablu de conectare cu cleme
• sondă de măsurare
• reductor de sondă
• curea de mână
