FNIRSI FNB-C2 Tester de încărcare USB-C cu detectarea protocoalelor

FNIRSI FNB-C2 este un tester profesional de încărcare USB-C cu precizie de laborator, datorită cipului ADC extern de 20 de biți. Aparatul măsoară tensiunea de la 4 la 50 V, curentul de la 0 la 6,5 A și puterea de la 0 la 240 W, având un afișaj cu 7 cifre și o rezoluție de 0,000001 V/A/W. Suportă standardul USB 4 Gen3 și detectează integral protocoalele PD3.1 EPR, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC și VIVO VFCP. Echipat cu un ecran TFT LCD de 1,54 inci (240×240 px) cusenzor de gravitație pentru rotirea automată a imaginii în 4 direcții.

De ce să achiziționați FNIRSI FNB-C2?

• ADC de 20 de biți – precizie de laborator: rezoluție 0,000001 V/A/W, precizie a tensiunii ±(0,2 ‰ + 2), a curentului ±(0,5 ‰ + 2).
• Suport pentru PD3.1 EPR și 240 W: testarea celor mai noi scenarii de încărcare de 100 W/140 W/240 W.

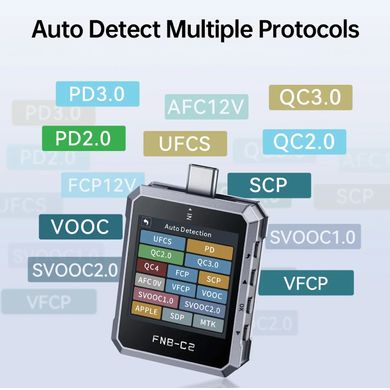

• Detectare automată a peste 11 protocoale: PD3.1, UFCS, QC2.0/3.0/4/5, FCP/SCP, VOOC/SVOOC, VFCP – totul cu un singur dispozitiv.

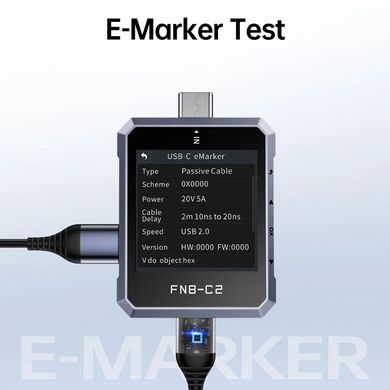

• Identificarea cablurilor cu E-Marker: citește tipul, puterea, lungimea, viteza de transfer și versiunea cipului E-Marker pentru cabluri de 3A/5A/50V/EPR.
• Mod dual pentru testarea undei de ripple și a formei de undă: trasarea formelor de undă la viteză redusă (2 sps – 1 ksps) și testul de undă de ripple la viteză mare (20 ksps – 2 Msps).
• Înregistrare a curbelor pe 9 ore: stocarea tensiunii și a curentului cu un interval reglabil de 1 – 120 s.
• Captarea pachetelor PD: monitorizarea negocierii protocolului PD în timp real pentru diagnosticarea compatibilității.
• Conversie QC→PD: adaptarea dispozitivelor QC la încărcătoarele PD .
• Fără drivere: conexiune HID la Windows/Mac OS, actualizare firmware prin unitate USB.

Mărimi măsurate și intervale

• Tensiune VBUS: 4 – 50 V, rezoluție 0,000001 V
• Curent: 0 – 6,5 A, rezoluție 0,000001 A
• Putere: 0 – 240 W, rezoluție 0,000001 W
• Tensiune D+/D−: 0 – 3,3 V, rezoluție 0,001 V
• Tensiune CC1/CC2: 0 – 3,3 V, rezoluție 0,001 V
• Temperatura dispozitivului: rezoluție 1 °C, precizie ±(1,2 % + 3)
• Capacitate: 0 – 9 999,99 Ah, rezoluție 0,00001 Ah
• Energie: 0 – 9 999,99 Wh, rezoluție 0,00001 Wh
• Durata înregistrării: max. 9 h, rezoluție 1 s

Parametri tehnici

• ADC: 20 de biți (cip extern)

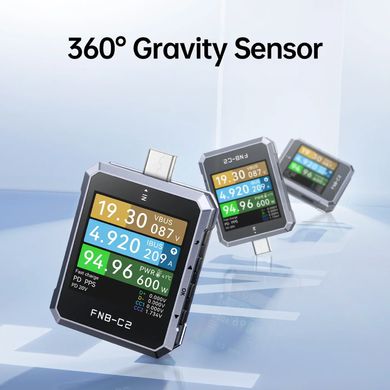

• Afișaj: TFT LCD de 1,54”, 240×240 px, rotire gravitațională (4 direcții)

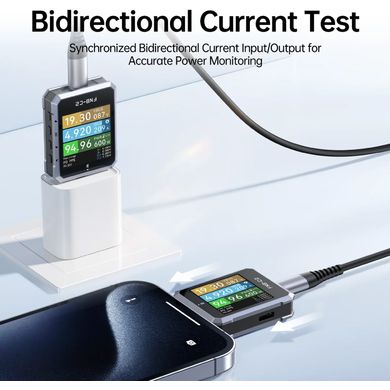

• Interfață: USB-C 24-PIN bidirecțional (curent bidirecțional)
• Suport USB: USB 4 Gen3
• Protocoale de încărcare rapidă: PD3.1 EPR, UFCS, QC2.0/3.0/4/5, FCP/SCP, VOOC/SVOOC, VFCP
• Test de undă: 20 ksps – 2 Msps (cuplat în curent alternativ)
• Formă de undă: 2 sps – 1 ksps
• Înregistrare curbe: 9 ore, interval 1 – 120 s
• Grupuri de statistici: 10 seturi comutabile
• Conectare la PC: HID, fără drivere (Win/Mac)
